Заказчик:
ОАО «Суксунский оптико-механический завод» (СОМЗ).
Задача, поставленная перед ЧЗЭО:
Обеспечить стабильным и надежным электропитанием новые производственные мощности завода. Главной задачей было исключить риски аварийных остановок производства из-за скачков напряжения, высоковольтных импульсов и других сетевых аномалий.
Особенности проекта:
- критичность непрерывности процессов: производство широкого ассортимента СИЗ требует безупречной работы оборудования, любые простои недопустимы;
- сложные условия эксплуатации: необходимость защиты от последствий износа сетевой инфраструктуры, включения мощных потребителей и атмосферных перенапряжений (грозы);
- требования к автоматизации: оборудование должно быть готово к быстрой и бесшовной интеграции в существующую АСУ ТП предприятия без сложной доработки и специализированного монтажа;
- эксплуатационные нюансы: учет фактора высотности (оборудование должно корректно работать на высоте до 3000 м с автоматической коррекцией номинальной мощности).
Решение ЧЗЭО:
В рамках реализации договора специалистами завода было спроектировано, произведено и поставлено комплексное решение для защиты электропитания:
производство оборудования:
- изготовлен источник бесперебойного питания (ИБП) серии «Авион МН» мощностью 30 кВА. Оборудование построено по топологии онлайн (двойного преобразования) с входным напряжением 380 В и степенью защиты IP21. В составе используются необслуживаемые свинцово-кислотные аккумуляторные батареи (12 В постоянного тока);

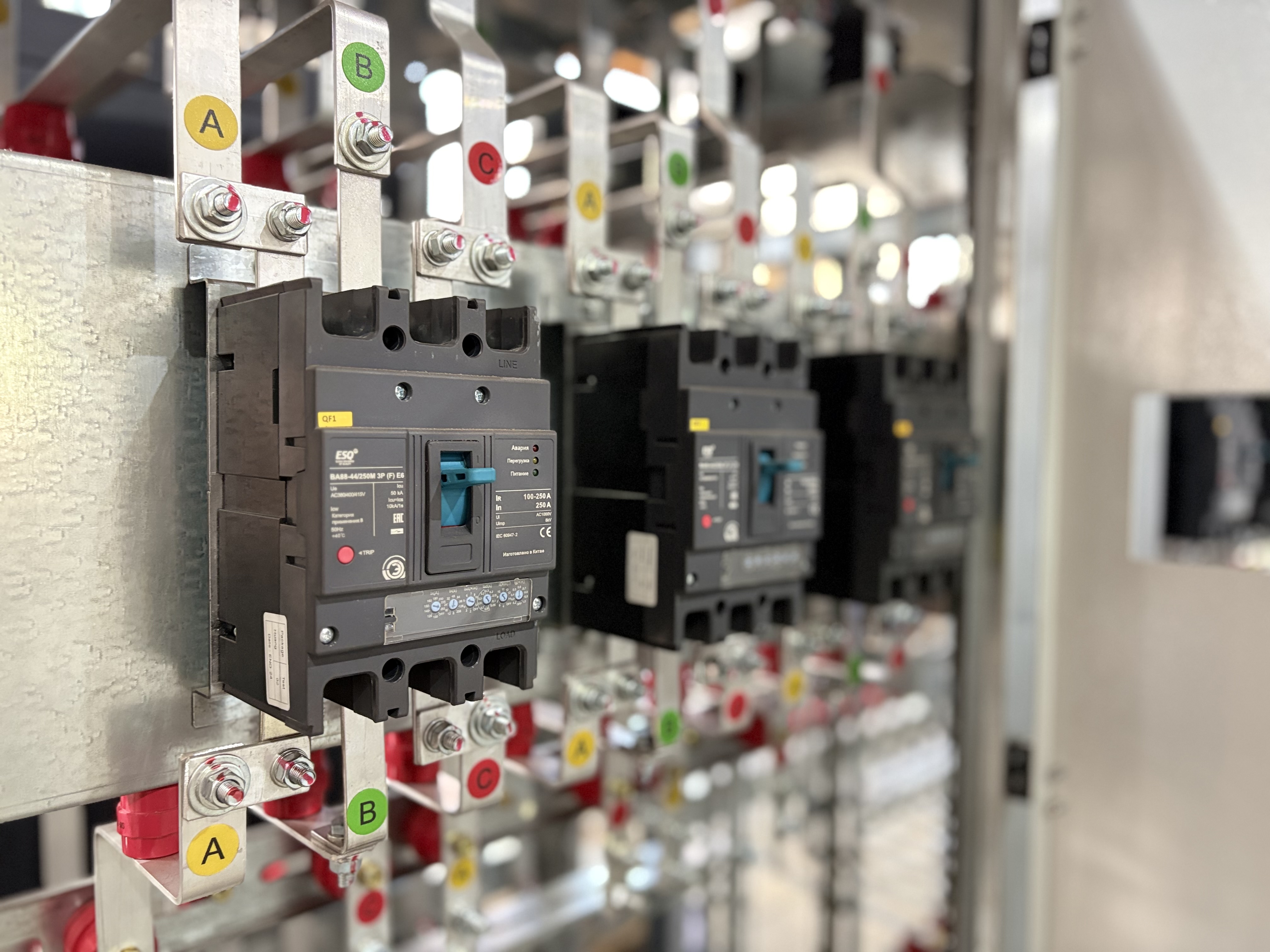

- изготовлены два шкафа низковольтного комплектного устройства (НКУ) серии «ЩО-70 Алион» климатического исполнения УЗ с формой внутреннего разделения 2b.
выполненные работы:
- инжиниринг и сборка силовых и распределительных шкафов;
- настройка и тестирование поддержки протокола передачи данных Modbus TCP, что обеспечило готовность ИБП к интеграции в АСУ ТП;
- конфигурирование системы с учетом высотности (заложена коррекция мощности: снижение на 1% на каждые 100 м при высоте более 1000 м);
- логистика и отгрузка оборудования на площадку Заказчика.
«Крупные предприятия часто сталкиваются с проблемой нестабильного качества электроэнергии. Она может быть вызвана разными причинами: включением или переключением мощных потребителей электроэнергии, износом сетевой инфраструктуры, может произойти обрыв линий электропередач во время грозы. Избежать аварийных остановок из‑за скачков напряжения позволяют ИБП Авион. При этом для наших Заказчиков важно, чтобы оборудование было готово к быстрой интеграции в существующие системы управления и не требовало сложной доработки или специализированного монтажа», — рассказывает Руководитель проектов ЧЗЭО Вадим Сафаров.
Процесс работы:
Процесс реализации включал глубокий анализ потребностей новых мощностей СОМЗ и подбор структуры, способной полностью подавить высоковольтные импульсы и электромагнитные помехи. Инженеры ЧЗЭО уделили особое внимание вопросам автоматизации: благодаря настройке протокола Modbus TCP ИБП стал «отзывчивым» элементом единой системы управления заводом.
Отметим, что данный проект стал логичным развитием партнерства: ранее специалисты ЧЗЭО уже успешно выполнили модернизацию трансформаторной подстанции ОАО «СОМЗ», что позволило учесть всю историю электроснабжения предприятия при проектировании новых узлов.
Результат работы:
Новые производственные мощности СОМЗ обеспечат стабильное и надежное питание технологических линий, задействованных в выпуске средств индивидуальной защиты (СИЗ). Внедренный ИБП «Авион МН» в связке с НКУ «Алион» гарантировал стабильное электропитание технологических линий. Это позволило заводу полностью исключить риски аварийных остановок из-за проблем с качеством электроэнергии, сохранить высокую точность изготовления средств индивидуальной защиты и обеспечить непрерывность производственного цикла.
«Данный ИБП удобен и прост в эксплуатации, у него "отзывчивое" управление за счет интуитивно понятного, не перегруженного интерфейса. Нет ничего, чтобы мешало контроллеру управлять силовыми элементами», — отмечает инженер технического маркетинга ЧЗЭО Кирилл Матвиенко.
