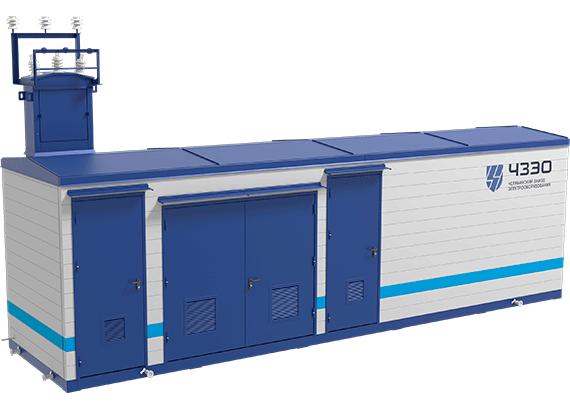

Комплектные трансформаторные подстанции наружной установки B-Plit
мощностью от 25 до 4000 кВА напряжением до 10 кВ- Общее описание
- Технические характеристики
- Условное обозначение
- Классификация исполнений
- Конструктивное исполнение
- Состав КТПН B-Plit
- Оснащение подстанции
- Транспортировка
- Типовые примеры КТПН
- Фотографии
- Лизинг от ЧЗЭО finance
- Импортозамещение
- Сертификат
- Декларация
Запросите цену на «КТПН B-Plit» или свяжитесь с нашим менеджером удобным для Вас способом
Общее описание
Комплектные трансформаторные подстанции наружные стационарного исполнения B-Plit предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц, номинального напряжения 6 (10) / 0,4 (0,69) кВ, в условиях умеренного (У) и умеренного холодного (УХЛ) климата и категории размещения 1 по ГОСТ 15150.
Конструкцией КТПН B-Plit предусмотрены требования к удобству обслуживания УВН и РУНН. Двери КСО в УВН имеют окна для визуального наблюдения за состоянием оборудования без отключения напряжения с главных цепей КТПН. Трансформаторы устанавливаются так, чтобы выполнялись требования безопасного наблюдения за уровнем трансформаторного масла в баке. В отсеке силового трансформатора может быть предусмотрено поворотное зеркало (по требованию заказчика), угол наклона которого устанавливается при подключении КТПН в работу. Конструкция КТПН B-Plit в части механической прочности обеспечивает нормальные условия работы и транспортирования без каких–либо остаточных деформаций или повреждений, препятствующих нормальной работе КТПН.
Оборудование РУНН и УВН выдерживает установленное соответствующими стандартами на коммутационные аппараты число включений – отключений. Конструкция КТПН B-Plit обеспечивает нормальное функционирование приборов измерения и учета, управления и сигнализации при работе встроенных аппаратов.
Конструкция КТПН B-Plit обеспечивает возможность замены силового трансформатора без демонтажа РУНН и УВН. Разборные соединения сборочных единиц и все болтовые соединения КТПН B-Plit снабжены устройствами, препятствующими самоотвинчиванию. КТПН B-Plit поставляются в полностью собранном виде или транспортными блоками, подготовленными для сборки на месте монтажа без разборки коммутационных аппаратов, проверки надежности болтовых соединений и правильности внутренних соединений. КТПН и отдельные шкафы или транспортные блоки имеют приспособления для подъема и перемещения. Схемы строповки блоков КТПН приведены на фасаде здания.
Наружные двери КТПН B-Plit поворачиваются на шарнирах на угол не менее 95°, и имеют замки и ручки. Ручки могут быть съемными или совмещены с ключом или защелкой. Одна из створок наружных ворот КТПН может дополнительно закрываться затворами от несанкционированного доступа внутрь. Замки дверей УВН и РУНН запираются ключами с разными секретами и выдерживать 1000 открываний и закрываний. Наружные двери подстанции имеют фиксацию в крайних положениях.
В УВН и РУНН КТПН УХЛ1 предусмотрен подогрев воздуха (с помощью нагревательных элементов) для обеспечения условий работы установленной аппаратуры в соответствии с требованиями стандартов и технических условий на эту аппаратуру. Включение и отключение нагревательных устройств производится автоматически и вручную.
С целью защиты от поражения электрическим током, уравнивания потенциалов, защиты от опасных воздействий молнии в здании монтируется заземляющее устройство (ЗУ), состоящее из внутреннего контура заземления. Для подключения к внешнему контуру заземления предусмотрены не менее двух выпусков полосы внутреннего контура заземления по углам здания.
Антикоррозийная защита стальных конструкций выполняется грунт-эмалью. Перед нанесением краски на стальную поверхность выполняется сначала ее общая очистка от грязи, пыли, масла, затем обезжиривание и очистка до степени 2 по ГОСТ 9.402-2004.
Конструкция КТПН B-Plit обеспечивает установку на ровной площадке (фундаменте) с помощью болтов или приварки к закладным деталям.
Технические характеристики
Наименование параметра | Значение |
Мощность силового трансформатора, кВА | 25; 40; 63; 100; 160; 250; 400; 630; 1000; 1250; 1600; 2000; 2500; 3150; 4000 |
Номинальное напряжение на стороне высокого напряжения (ВН), кВ | 6; 10 |
Наибольшее рабочее напряжение на стороне высокого напряжения (ВН), кВ | 7,2; 12 |
Номинальное напряжение на стороне низкого напряжения (НН), кВ | 0,23; 0,4; 0,6; 0,69 |
Частота переменного тока главных цепей, Гц | 50 |
Частота переменного тока вспомогательных цепей, Гц | 50 |
Уровень изоляции по ГОСТ 1516.3: С сухим трансформатором С масляным трансформатором | облегченная нормальная уровень «б» |
Номинальное напряжение вспомогательных цепей, В:
| 220 100 36 |
Структура условного обозначения
Число применяемых трансформаторов (при одном трансформаторе число не ставится)
КТП - комплектная трансформаторная подстанция производства ООО «Челябинский завод электрооборудования»
Классификация установки:
- В - подстанция внутренней
- Н - наружной установки
- Б - блочно-модульного исполнения
- П – передвижная
Классификация исполнения:
- Ш – на шасси
- С – на салазках
- К - киоскового исполнения
- Б - блочно-модульного исполнения
- М - модульного исполнения
Классификация подключения:
- Т - тупиковая
- П – проходная
Классификация ввода со стороны ВН:
- К - кабельный
- В – воздушный
Классификация вывода со стороны НН:
- К - кабельный
- В – воздушный
- Ш - шинный
Мощность силового трансформатора, кВА
Номинальное напряжение на стороне ВН, кВ
Номинальное напряжение на стороне НН, кВ
Климатическое исполнение и категория размещения по ГОСТ 15150-69
Классификация исполнений
Признаки классификации КТПН | Исполнение |
---|---|
По типу силового трансформатора | масляный, герметичный масляный, герметичный с негорючим жидким диэлектриком, сухой, с литой изоляцией |
По способу выполнения нейтрали трансформатора на стороне низшего напряжения (стороне НН) | с глухозаземленной нейтралью; с изолированной нейтралью |
По числу применяемых силовых трансформаторов | с одним трансформатором; с двумя трансформаторами |
Наличие изоляции шин в распределительном устройстве со стороны НН (РУНН) | с неизолированными шинами |
По выполнению высоковольтного ввода | кабельный (К); воздушный (В) |
По выполнению выводов кабелями в РУНН | кабельный (К); воздушный (В) |
По климатическим исполнениям и месту размещения | Категория размещения 1, климатическое исполнение У, УХЛ по ГОСТ 15150, ГОСТ 15543.1 |
Конструктивное исполнение
КТПН-К B-Plit состоит из одного здания, внутри которого установлено все необходимое оборудование.
КТПН-Б B-Plit состоит из нескольких блочно-модульных зданий, после установки которых образуется единая конструкция, внутри которой смонтировано все необходимое оборудование.
Состав КТПН B-Plit
Здание КТПН B-Plit
Здание представляет собой цельносварной металлический модуль. Габариты определяются заводом-изготовителем совместно с заказчиком исходя из технических требований и способа транспортировки.
Строительные конструкции здания обеспечивают:
- сохранение заданных теплофизических параметров помещений согласно СНиП 23-02-2003;
- необходимую технологичность при изготовлении и сборке на заводе, транспортировании, монтаже и эксплуатации;
- минимальную массу строительных конструкций на основе применения новых эффективных материалов;
- оптимальную надежность и эстетичность строительных конструкций.
Рамы оснований БМЗ выполнены из трубы квадратного профиля согласно ГОСТ 26020-83. В качестве вспомогательных конструкций рам используются горячекатаные швеллеры согласно ГОСТ 8240-97. Основания имеют обшивку сверху стальным рифленым листом 4,0 мм, снизу основания - стальным листом 2,0 мм ГОСТ 19903-90. В основании укладывается минеральный утеплитель с толщиной слоя до 160 мм. Несущий каркас сварной и выполнен из гнуто-замкнутого квадратного и прямоугольного сварного профилей по ГОСТ 30245-2003. Ограждающие конструкции выполняются из стального листа толщиной 3 мм. В качестве утеплителя применяется сэндвич панели с пенополиуретановым и минераловатным утеплителем, толщиной от 60 до 100 мм. Кровля покрыта профилированным листом, поверх сэндвич панелей.
Цветовое оформление модульного здания выполняется в соответствии с требованиями заказчика.
Все применяемые материалы сертифицированы. Применение не сертифицированных материалов не допускается.
Устройство высокого напряжения
Конструкция УВН в КТПНB-Plit обеспечивает подключение к воздушной и (или) кабельной линии. УВН может быть установлена камера сборная одностороннего обслуживания типа:
- КСО-366 Cion с разъединителем (при мощности трансформатора 25 до 160 кВ•А);
- КСО-366 Cion с выключателем нагрузки (при мощности трансформатора от 250 до 630 кВ•А);
- КСО-203 Union с вакуумным выключателем (при мощности трансформатора от 1000 до 2500 кВ•А).
В КТПН B-Plit вывод силовых шин или кабеля из УВН до вводов силового трансформатора выполняется через изоляционную пластину или проходные изоляторы, расположенные в перегородке между трансформаторным отсеком (ТО) и УВН.
Трансформаторный отсек (ТО)
Конструкция ТО обеспечивает установку силового трансформатора требуемой мощности. ТО как правило имеет двухстворчатые двери (или ворота) с одной стороны. Допускается другое исполнение ТО в соответствии с опросным листом. В дверях ТО предусмотрены вентиляционные решетки или жалюзи с электроприводом, которые предназначены для обеспечения естественной вентиляции в летний период. При необходимости в ТО для обеспечения охлаждения устанавливается вытяжной вентилятор.
В полу ТО предусмотрено отверстие для аварийного слива трансформаторного масла (при установке масляного трансформатора), при необходимости емкость под аварийный слив масла предусматривается непосредственно в основании ТО КТПН.
В целях предупреждения от случайного проникновения в ТО при включенном выключателе нагрузки или разъединителе, предусмотрены деревянные барьеры, устанавливаемые в специальные проушины на вертикальных стойках дверных проемов.
Распределительное устройство низкого напряжения
Конструкция РУНН в КТПН B-Plit обеспечивает подключение к воздушной или кабельной линии. В РУНН устанавливаются устройства низковольтные комплектные, изготовленные согласно технического задания или согласно типовой сетки схем (раздел НКУ стр. 47). РУНН набирается из шкафов в зависимости от количества отходящих фидеров, количества силовых трансформаторов и наличия секционирования. На дверцах шкафов устанавливаются органы управления, индикации, измерительные приборы.
Ввод силовых шин или кабеля в РУНН от выводов силового трансформатора выполняется через изоляционную пластину или сальники, расположенные в перегородке между ТО и РУНН.
В полу РУНН предусмотрены отверстия для вывода отходящих кабелей. Количество отверстий в полу определяется принципиальной схемой КТПН и требованиями проектной документации. Отверстия могут закрываются резиновыми уплотнителями или брезентовыми рукавами .
Устройство для внешних подключений
Для подключения к воздушной линии 6(10) кВ на крыше КТПН B-Plit над отсеком УВН или РУНН устанавливается и крепится к крыше с помощью болтов устройство для внешних подключений. В местах соединений выполнено резиновое уплотнение для обеспечения необходимой степени защиты.
Устройство для внешних подключений состоит из:
- портал воздушного ввода;
- опорных изоляторов;
- проходных изоляторов;
- штыревых изоляторов;
- ограничителей перенапряжений.
Требования стойкостик внешним воздействиям
КТПН B-Plit эксплуатируются на открытом воздухе в любое время года и суток и имеют следующие параметры стойкости к внешним воздействующим факторам окружающей среды:
- температура окружающего воздуха:
- для исполнения У1– от минус 45 до плюс 40 °С;
- для исполнения УХЛ1– от минус 60 до плюс 40 °С;
- высота над уровнем моря не более 1000 м;
- влажность 75 % при температуре плюс 15 °С;
- атмосферное давление – от 86,6 до 106,7 кПа;
- тип атмосферы по ГОСТ 15150 – II (промышленная);
- окружающая среда невзрывоопасная, не содержащая взрывоопасной пыли, агрессивных газов в концентрациях, разрушающих металлы и изоляцию;
- стойкость к сейсмическому воздействию по ГОСТ 17516.1 – до 9 баллов по шкале MSK-64.
Оснащение подстанции
- В подстанции в зависимости от требований заказчика рабочее освещение может выполняться различными типами светильников. При необходимости установки аварийного освещения – применяются светодиодные аварийные светильники со встроенными аккумуляторными батареями. По дополнительному заказу выполняется наружное освещение.
- Вентиляция выполняется естественная и (или) принудительная, рассчитанная на разбавление и удаление теплоизбытков от оборудования и солнечной радиации. Приток с естественным побуждением осуществляется через наружные жалюзийные решетки
- Отопление электрическое с автоматическим поддержанием температуры не ниже плюс 5° С, выполненное конвекторами мощностью 1,5 кВт или с ручным включением.
- В случаи необходимости КТПН комплектуется системой охрано-пожарной сигнализации с возможностью подключения к внешним устройствам.
- Для повышения безопасности обслуживающего персонала КТПН комплектуются необходимыми средствами индивидуальной защиты.
- Комплект ЗИП поставляется по предварительному заказу согласно утвержденному перечню.
- Перечень документов соответствует ведомости эксплуатационных документов.
Транспортировка
КТПН транспортируется по умолчанию без упаковки, в случаи необходимости применяется специальная термоусадочная пленка. Все проемы закры¬ты заглушками и защищены от попадания атмосферных осадков, а так же исключена возможность открывания дверей и крышек подстанции с целью защиты бьющихся и легко снимаемых ча¬стей. Двери всех отсеков закрыты на замки и опломбированы.
КТПН транспортируются в полностью собранном виде или отдельными транспортными блоками длиной не более 12 м. Допускается по согласованию между изготовителем и по-требителем транспортирование КТПН блоками длиной более 12 м.
Транспортирование КТПН осуществляется:
- железнодорожным транспортом;
- автомобильным транспортом;
- речным транспортом.
Типовые примеры КТПН
Пример 1. КТПН-КТКК-160/10/0,4 У1 B-Plit
Габаритные размеры и компоновка подстанции
Схема электрическая принципиальная
Фото готовой продукции
Фото готовой продукции
Пример 2. КТПН-КТВК-630/10/0,4 УХЛ1 B-Plit
Габаритные размеры и компоновка подстанции
Схема электрическая принципиальная
Фото готовой продукции
Фото готовой продукции
Пример 3. 2КТПН-БПКК-1000/10/0,4 УХЛ1 B-Plit
Габаритные размеры и компоновка подстанции
Схема электрическая принципиальная
