Заказчик:
Одно из ключевых предприятий атомной отрасли России.
Задача, поставленная перед ЧЗЭО:
Замена электроустановок и обеспечение надежного электроснабжения собственных нужд стратегического объекта атомной отрасли.
Особенности проекта:
Главной особенностью проекта стало нестандартное двухуровневое размещение оборудования, позволившее оптимально вписать энергощитовое оборудование в архитектуру существующего здания.
Решение ЧЗЭО:

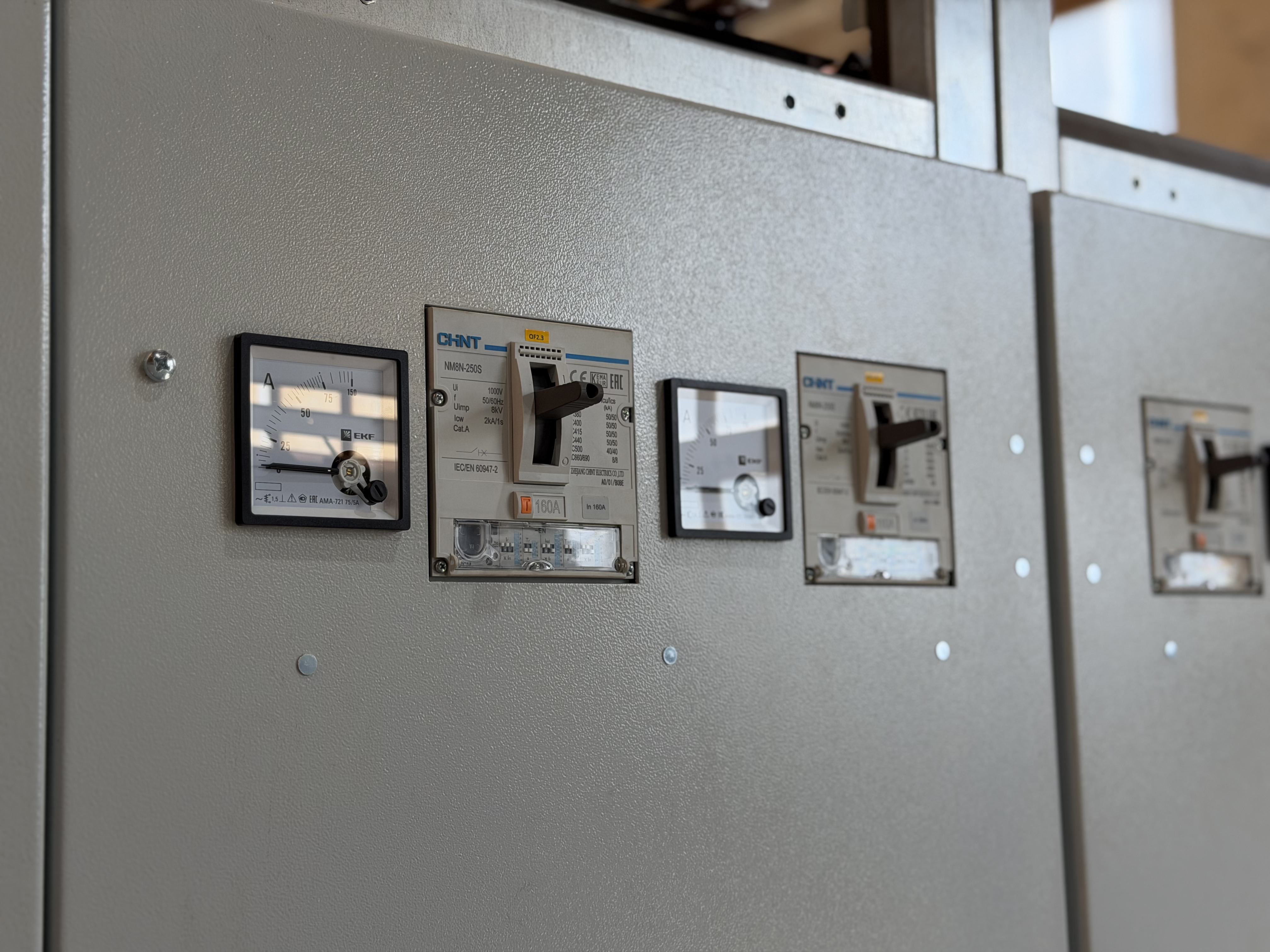

В рамках реализации договора специалистами ЧЗЭО был выполнен комплекс проектных и производственных работ по изготовлению трех КТПВ Плит на базе шкафов НКУ ШН «Алион»:
- две КТПВ мощностью 2×1000 кВА (рассчитаны на ток 1600 А, степень защиты IP31, форма внутреннего разделения 2b), одна КТПВ мощностью 2×1600 кВА (рассчитана на ток 2500 А, степень защиты IP44, форма внутреннего разделения 3b);
- в составе подстанций применены силовые трансформаторы производства ООО «АСГ ТРАНСФОРМАТОРЕН»;
- на отходящих линиях смонтированы литые стационарные автоматы CHINT NM8 с электронным расцепителем;
- на вводных и секционных ячейках установлены выкатные выключатели CHINT NA1 с электронным расцепителем и моторным приводом;
- реализована и настроена схема автоматического ввода резерва (АВР);
- организован коммерческий учёт электроэнергии на вводах за счёт применения счетчиков СЭТ-4ТМ.
Процесс работы:
Инженеры ЧЗЭО провели тщательную проработку нестандартной схемы размещения, адаптировав оборудование под жесткие архитектурные и строительные ограничения существующего здания. Проектирование и сборка КТПВ Плит были выполнены в строгом соответствии с техническим заданием заказчика. На текущий момент производство оборудования полностью завершено, отгрузка подстанций на объект запланирована на ближайшее время.
Результат работы:
Оборудование изготовлено и отгружено на объект Заказчика. Три подстанции КТПВ Плит придут на смену установкам, выработавшим свой ресурс, и обеспечат надежное электроснабжение собственных нужд стратегического объекта атомной отрасли.
«Одна из ключевых задач, которая стояла перед нами, — это проработать нестандартную схему размещения. Оборудование нужно было разнести по двум этажам здания: трансформаторы на одном уровне, распределительное устройство на другом», — отмечает инженер по сопровождению проекта Николай Верхошенцев.
